Introductie
De NEDAP uPASS-readers ondersteunen het OSDP-protocol, inclusief het veilige kanaalprotocol
- uPASS Target (Tot 10 meter leesbereik)
- uPASS Access (Tot 2 meter leesbereik)
- uPASS Reach (Tot 5 meter leesbereik) *
*De uPASS Reach ondersteunt het OSDP-protocol vanaf hardwarerevisie C.07, oudere uPASS Reach-modellen ondersteunen alleen OSDP als er gebruik wordt gemaakt van het extra PCC485/OSDP-protocolconversiebord. Zie PCC485-installationguide voor meer details.
OSDP mogelijkheden
De uPASS-readers ondersteunen het OSDP-communicatieprotocol volgens de SIA OSDP v2.1.7-standaard, inclusief het veilige kanaalprotocol.
Het OSDP-configuratiescherm (CP) kan de apparaat mogelijkheden van de reader opvragen met de opdracht OSDP_CAP. De uPASS-reader reageert met het OSDP_PDCAP-apparaat capaciteitenrapport. Hieronder een overzicht van de mogelijkheden van de uPASS-reader.
| Function code | uPASS Target | uPASS Access | |
| 1 | Inputs | 2x IN (no supervision) | 3x IN (no supervision) |
| 2 | Outputs | 4x OUT (+timed) | 2x OUT (+timed) |
| 3 | Card data format | Raw array of bits | Raw array of bits |
| 4 | LED control | 1x RGB | 1x RGB |
| 5 | Buzzer control | No buzzer | Yes (+timed) |
| 6 | Text output | No display | No display |
| 7 | Time keeping | No date/time | No date/time |
| 8 | Check character support | CRC | CRC |
| 9 | Communication security | Yes, encrypted AES128 | Yes, encrypted AES128 |
| 10 | Receive buffer size | 256 | 256 |
OSDP firmware
De OSDP-firmware moet in de uPASS-reader zijn geïnstalleerd om het OSDP-protocol te ondersteunen (standaard wordt de STANDARD-firmware geladen). Hieronder wordt beschreven hoe u de firmware van de OSDP-lezer kunt bijwerken.
- Start NEDAP UHFTOOL software
- Verbind met uPASS reader. Gebruik STANDARD protocol. Standaard baud rate is 9600 (115200 voor uPASS Target).

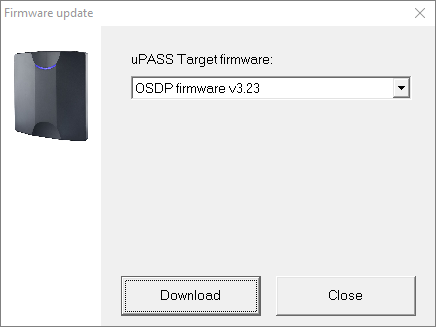

- Klik op Options, Update firmware. Selecteer "OSDP firmware" en klik Download.
- Wacht tot het klaar is.
- Verbind met de reader. Selecteer OSDP protocol. Baud rate is 9600. Protocol OSDP.
Device address 0
RS485
Het OSDP-protocol kan worden gebruikt in RS485 point-to-point en RS485 multi-drop communicatie. Het standaardadres van het OSDP-apparaat is 0 en de standaard baud rate is 9600. Dit kan worden gewijzigd met de opdracht OSDP_COMSET.
Het wordt aanbevolen om afsluitweerstanden (120 Ω) te installeren om ongewenste signaalreflecties op lange RS485-communicatielijnen te voorkomen. De weerstand moet aan beide uiteinden van de communicatielijnen worden geïnstalleerd

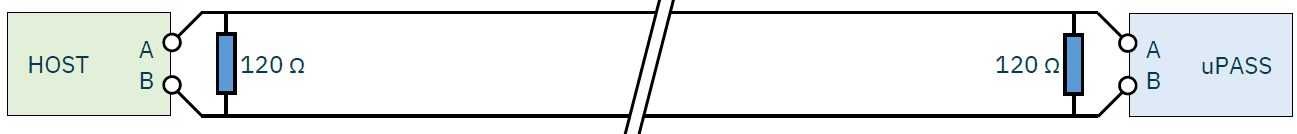

Point-to-point bekabeling

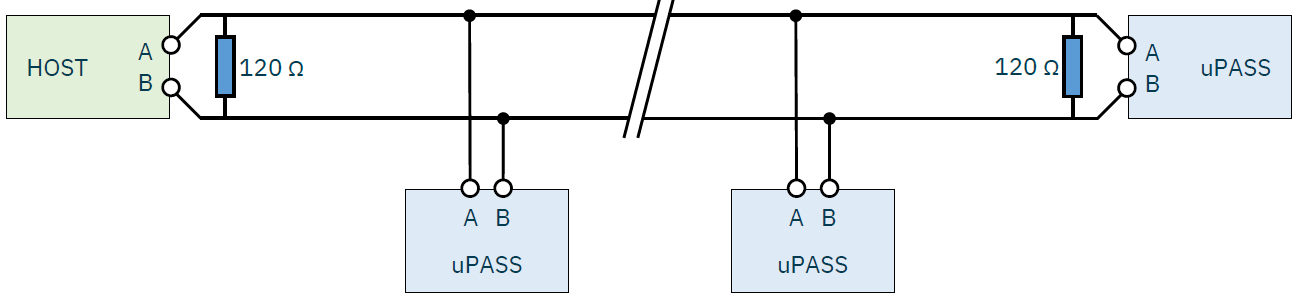

Multi-drop bekabeling
Raadpleeg de installatiehandleiding van de reader voor gedetailleerde informatie.
Remarks for uPASS Access
- De uPASS Access reader modellen vóór 2020 (Rev. A / B) hebben een vaste afsluitweerstand, die niet kan worden uitgeschakeld. Dit betekent dat deze lezers alleen mogen worden gebruikt in point-to-point-communicatie en dat u geen aparte afsluitweerstand hoeft te installeren
Opmerkingen voor uPASS Target
- Gebruik de RS485-kit (art.nr. 8500681) voor gemakkelijke RS485-bedrading en installatie.
- Vereiste dip-switch instellingen:
- In UHFTOOL, the “main comm. interface” moet worden ingesteld op RS422 / 485.
