introductie

De TRANSIT Ultimate inclusief OSDP installatiekaart ondersteund het OSDP protocol. De OSDP installatiekaart (art. nr. 9229078) bevat de PCC485/OSDP-converter en wordt in de TRANSIT behuizing geïnstalleerd. Deze kaart implementeert het OSDP protocol volgens SIA OSDP v2.1.7-standaard inclusief Secure Channel Protocol.

OSDP installatie procedure
1. Installeer de OSDP Installation Board.
2. Maak verbinding met RS485.
3. Configureer TRANSIT configuratie.
Zie hieronder voor meer details.

Installeer de OSDP Interfacekaart

De TRANSIT Ultimate en OSDP installatiekaart (PCC485) moeten worden aangesloten zoals weergegeven in de afbeelding hieronder. Af fabriek wordt dit door Nedap aangesloten (indien samen besteld). De bedraging is inclusief voeding, antennesignaal voor identificatie, controle voor relaisuitgang en frontkap-LED.

Sluit RS485 aan

De RS485-OSDP-bedrading moet worden aangesloten op de RS485-aansluitingen op de OSDP-interfacekaart of rechtstreeks op de PCC485. Zie onderstaande bedradingsafbeelding.

Schakel voor point-to-point communicatie de afsluitweerstand in. PCC485-schakelaar 1 in de AAN-stand. Zie onderstaande afbeelding.

Voor multi-drop communicatie schakel je de afsluitweerstand op de PCC485 uit op alle apparaten behalve het laatste apparaat. De afsluitweerstand moet worden ingeschakeld op het laatste apparaat in een multi-drop communicatiesysteem. Zie onderstaande afbeelding.

Voor meer details raadpleeg de separate PCC486 Installatiehandleiding.

Klantcodes

Geldige klantcodes moeten rechtstreeks in de OSDP-interfacekaart / PCC485 worden geconfigureerd. Dit is vereist omdat het rechtstreeks is aangesloten op het ongefilterde TRANSIT-antennesignaal.

Gebruik de OSDPTOOL software om de geldige klantcodes te bekijken en / of te bewerken. Er kunnen maximaal 20 klantcodes worden gedefinieerd.

Procedure om klantcodes in te stellen

Maak verbinding met de OSDP-interfacekaart / PCC485 met behulp van OSDPTOOL. Zorg ervoor dat u het juiste OSDP apparaat adres selecteert (standaard 0).

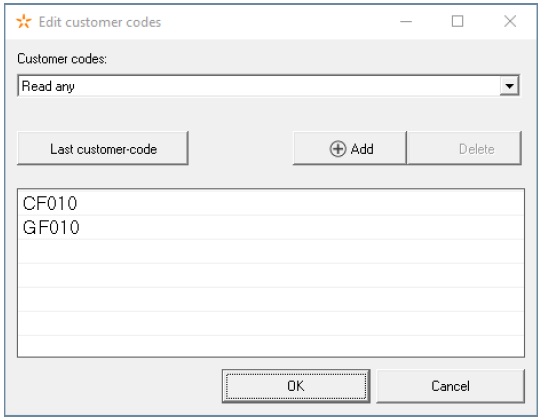

Klik op menu NEDAP, PCC485, Edit customer-codes.

Selecteer "Read any" of "Only valid customer-code".

De lijst met geldige klantcodes wordt weergegeven. U kunt klantcodes toevoegen of verwijderen. Een handige methode is om eerst een tag aan de TRANSIT te presenteren en vervolgens op de knop 'Laatste klantcode' te klikken. Dit toont de klantcode van die laatste tag. Klik op Ja om deze klantcode toe te voegen.

Klik op OK om de lijst met geldige klantcodes op te slaan.

TRANSIT configuratie

In dit hoofdstuk wordt beschreven hoe u de TRANSIT Ultimate-lezer configureert voor OSDP-installaties.

TRANSIT firmware vereiste
De OSDP-interfacekaart / PCC485 moet een van de standaard TRANSIT-firmwareversies gebruiken, omdat deze de handmatige LED- en relaisbesturingsfunctie ondersteunen.
• P80 v3.00  (geen configuratie vereist, gebruik standaardinstellingen)
• P81 v3.35
• P82 v3.08
• P83 v3.04
• P84 v3.06
• P85 v3.01
Nieuwere versies worden ook ondersteund.

Configuratie instellingen
De relaisactivering en LED-besturing moeten beide in de handmatige modus worden gezet.
Dit kunt u het beste doen met de NEDAP P81TEST-software. Download deze software van onze partnerportal https://portal.nedapidentification.com.

Start NEDAP P81TEST software en maak verbinding met de reader via USB of de RS232 interface.

1. Klik op Options, Digital I/O.
2. Schakel ‘automatic relay activation’ uit.
3. Schakel ‘automatic LED control’ uit.
4. Selecteer de LED kleuren.

OSDP mogelijkheden

Het OSDP-communicatieprotocol wordt geïmplementeerd volgens SIA OSDP v2.1.7-standaard inclusief Secure Channel Protocol.

Het OSDP-configuratiescherm (CP) kan de apparaat mogelijkheden van de reader opvragen met de opdracht OSDP_CAP. De TRANSIT zal reageren met het OSDP_PDCAP apparaat capaciteitenrapport. Hieronder een overzicht van de apparaat mogelijkheden.

Uitgangen
De uitgangen kunnen worden bediend met de opdracht OSDP_OUT. Er zijn 2 relaisuitgangen. De opdracht accepteert getimede bewerking (conformiteitsniveau 3).
Uitgang #0: TRANSIT relais.
Uitgang #1: PCC485 relais.

LED
De TRANSIT Ultimate heeft een RGB-led die kan worden bediend met de opdracht OSDP_LED. De opdracht accepteert een getimede bewerking (conformiteitsniveau 2). Het permanente commando is vluchtig (overstijgt de stroomcycli niet).
LED #0: UL – Groen *
LED #1: NA – Rood *

* De LED-kleuren kunnen worden geselecteerd in TRANSIT-configuratie. Zie TRANSIT-configuratie.

Buzzer
De TRANSIT-pieper geeft transponderidentificatie aan. De signaalsterkte van de geïdentificeerde transponder bepaalt de piepfrequentie. Als de transponder zich dicht bij de lezer bevindt, piept de bereikpieper snel. De pieper is ingeschakeld met SW2-4 in de AAN-positie. De pieper kan niet worden bediend via OSDP.

Not ondersteund

• Input status rapportage.
• Tekstweergave.
• Datum / tijd bijhouden.
