Introduzione
I lettori uPASS NEDAP supportano il protocollo OSDP, incluso il protocollo secure channel.
- uPASS Target (fino a 10 metri di portata di lettura)
- uPASS Access (fino a 2 metri di portata di lettura)
- uPASS Reach (fino a 5 metri di portata di lettura) *
* uPASS Reach supporta il protocollo OSDP dalla revisione hardware C.07, i modelli uPASS Reach meno recenti supportano OSDP solo con l'uso della scheda di conversione del protocollo PCC485/OSDP aggiuntiva. Controlla l'install guide della scheda PCC485 per maggiori dettagli.
Funzionalitá OSDP
I lettori uPASS supportano il protocollo di comunicazione OSDP secondo lo standard SIA OSDP v2.1.7, compreso il protocollo secure channel.
Il pannello di controllo OSDP (CP) può richiedere le funzionalitá del dispositivo di lettura utilizzando il comando OSDP_CAP. Il lettore uPASS risponderà con l'elenco delle funzionalitá del dispositivo OSDP_PDCAP. Di seguito una panoramica delle funzionalitá del lettore uPASS.
| Codice funzione | uPASS Target | uPASS Access | |
| 1 | Inputs | 2x IN (no supervisione) | 3x IN (no supervisione) |
| 2 | Outputs | 4x OUT (+timed) | 2x OUT (+timed) |
| 3 | Card data format | Raw array of bits | Raw array of bits |
| 4 | LED control | 1x RGB | 1x RGB |
| 5 | Controllo buzzer | No buzzer | Sí(+timed) |
| 6 | Testo output | No display | No display |
| 7 | Time keeping | No date/time | No date/time |
| 8 | Check character support | CRC | CRC |
| 9 | Communication security | Sí, criptato AES128 | Sí, criptato AES128 |
| 10 | Receive buffer size | 256 | 256 |
Firmware OSDP
Il firmware OSDP deve essere installato nel lettore uPASS per supportare il protocollo OSDP (di default viene caricato il firmware STANDARD). Di seguito viene descritto come aggiornare il firmware del lettore OSDP.
- Avviare il software NEDAP UHFTOOL
- Collegarsi al lettore uPASS. Utilizzare il protocollo STANDARD. Il baud rate predefinito è 9600 (115200 per il target uPASS).

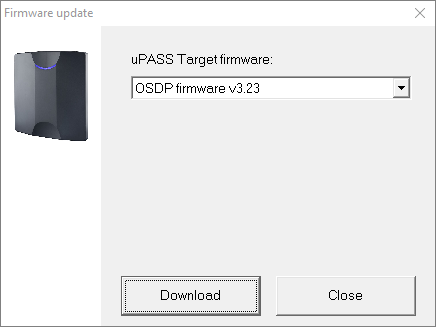

- Fare clic su Opzioni, Aggiorna firmware. Selezionare "Firmware OSDP" e fare clic su Download.
- Aspettare il completamento.

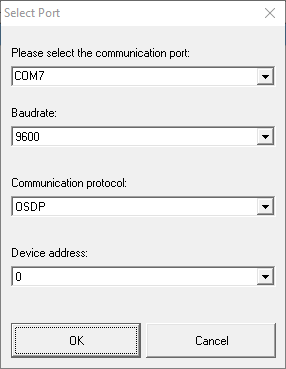

- Collegare il lettore. Selezionare il protocollo OSDP. Baud rate default 9600. L'indirizzo OSDP del lettore é 0.
RS485
Il protocollo OSDP può essere utilizzato nella comunicazione punto-punto RS485 e nella comunicazione multi-drop RS485.
L'indirizzo predefinito del lettore OSDP è 0 e il baud rate predefinito è 9600. Questo può essere modificato con il comando OSDP_COMSET.
Si raccomanda di installare resistenze di terminazione (120 Ω) per evitare riflessioni di segnale indesiderate per lunghe linee di comunicazione RS485. La resistenza deve essere installata ad entrambe le estremità delle linee di comunicazione.

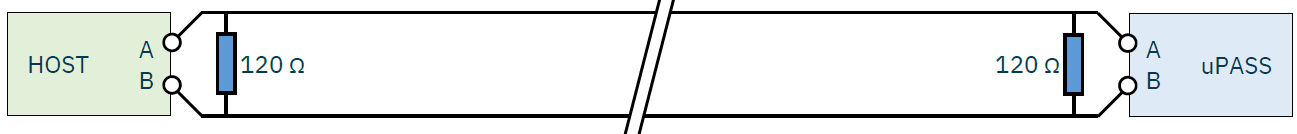

Cablaggio Point-to-point

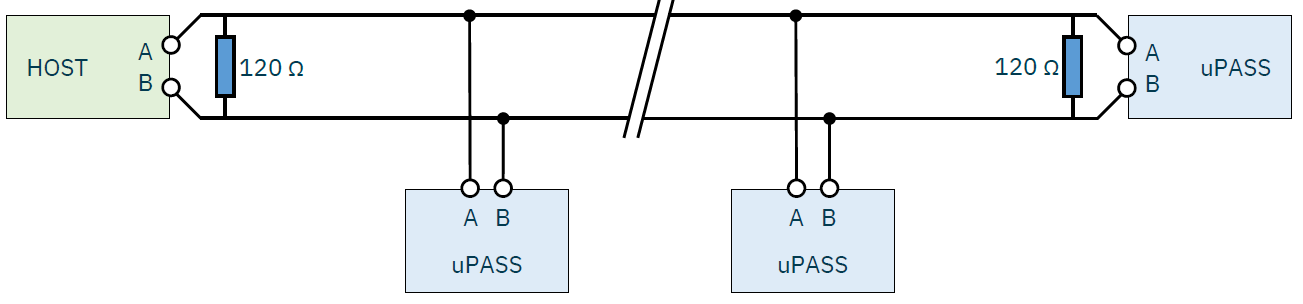

Cablaggio Multi-drop
Per informazioni dettagliate sul cablaggio, consultare la guida all'installazione del lettore.
Osservazioni per l'uPASS Access
- I modelli di lettori uPASS Access prima del 2020 (Rev. A/B) hanno una resistenza di terminazione fissa, che non può essere disattivata. Ciò significa che questi lettori devono essere utilizzati solo nella comunicazione punto a punto e non è necessario installare una resistenza di terminazione separata.
Osservazioni per l'uPASS Target
- Utilizzare il kit RS485 (cod. art. 8500681) per un comodo cablaggio e un'installazione RS485.
- Settaggio dei dip switch richiesto:
- Nel software UHFTOOL, il “main comm. interface” deve essere impostato come RS422/485.
