Introduzione

L'uPASS Go é dotato di diverse interfacce per l'integrazione con terze parti. Una di queste é l'interfaccia Wiegand/magstripe.

Per verificare il corretto funzionamento di questa interfaccia, è possibile collegarla a un sistema di controllo accessi di terze parti e presentare un tag. Questo dovrebbe generare dati Wiegand o magstripe. Tuttavia, i risultati possono variare a seconda della configurazione, del tipo di tag utilizzato o di potenziali problemi come un'interfaccia Wiegand difettosa.

Questo articolo descrive una funzione che consente di testare l'interfaccia senza dover collegare un controller di terze parti.

Preparazione hardware

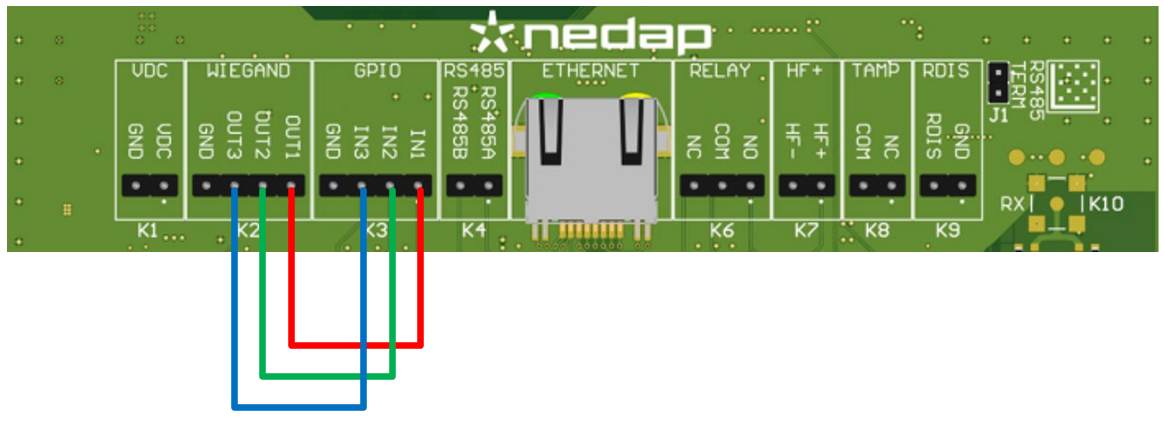

Innanzitutto, è necessario preparare il lettore uPASS Go. Sono necessari tre fili.

Connetti OUT1 e IN1

Connetti OUT2 e IN2

Connetti OUT3 e IN3

Preparazione software

Dopo aver preparato l'hardware, devi configurare il lettore in modo che risponda ai cambi di input. Avvia l'UHF TOOL e stabilisci una connessione con il lettore uPASS Go.

Ora, apri il menu "LED Control" e configura i settaggi come mostrato nell'esempio qui sotto:

Effettuare i test

Per iniziare il test, dovrai mandare un comando al lettore. Per prima cosa, premi il tasto F9 per abilitare la modalitá "esperto" in UHF TOOL.

Poi, apri la scheda Console e inserisci il seguente comando nel fondo dello schermo: 019905, e premi Enter.

Ora, osserva il LED frontale dell'uPass Go e ascolta il beeper. Dovresti vedere e sentire questi led e suoni:

1x lampeggiante Giallo

2x lampeggianti Blu

3x suono del Beeper

Se vedi tutti i colori dei LED e senti il beeper (non é fondamentale l'esatto numero di ripetizioni), puoi essere confidente che l'hardware dell'uPass Go sia funzionante come dovrebbe.

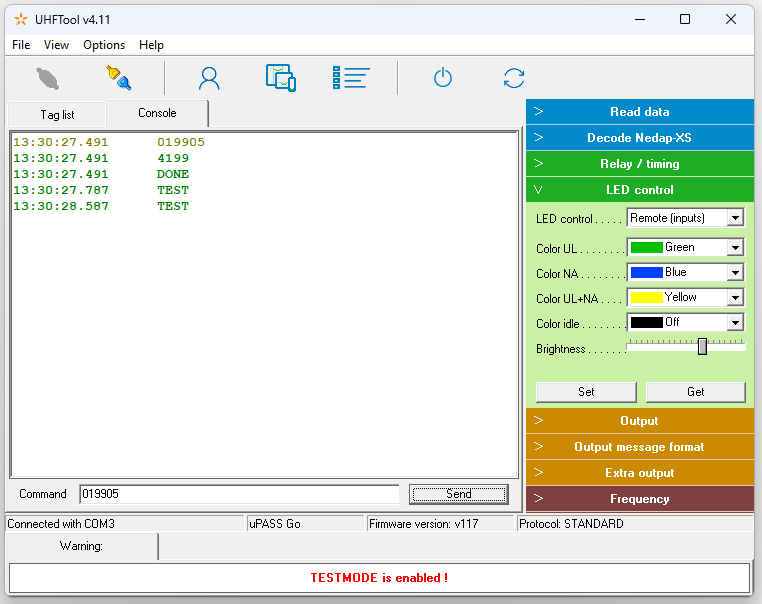

Qui sotto uno screenshot che mostra tutti i comandi e le impostazioni necessarie:
