Introducción
Los lectores NEDAP uPASS admiten el protocolo OSDP, incluido el protocolo de canal seguro.
- uPASS Target (rango de lectura de hasta 10 metros)
- uPASS Access (rango de lectura de hasta 2 metros)
- uPASS Reach (rango de lectura de hasta 5 metros) *
* El uPASS Reach admite el protocolo OSDP de la revisión de hardware C.07, los modelos uPASS Reach más antiguos solo admitirán OSDP con el uso de la placa de conversión de protocolo PCC485 / OSDP adicional. Consulte la guía de instalación de PCC485 para obtener más detalles.
Capacidades OSDP
Los lectores uPASS admiten el protocolo de comunicación OSDP de acuerdo con el estándar SIA OSDP v2.1.7, incluido el protocolo de canal seguro.
El panel de control OSDP (CP) puede solicitar las capacidades del dispositivo lector utilizando el comando OSDP_CAP. El lector uPASS responderá con el informe de capacidades del dispositivo OSDP_PDCAP. A continuación, una descripción general de las capacidades del dispositivo lector de uPASS.
| Código de función | uPASS Target | uPASS Access | |
| 1 | Entradas | 2x IN (no supervisado) | 3x IN (no supervisado) |
| 2 | Salidas | 4x OUT (+medición) | 2x OUT (+medición) |
| 3 | Formato datos de tarjeta | Array de bits en bruto | Array de bits en bruto |
| 4 | Control LED | 1x RGB | 1x RGB |
| 5 | Control de Zumbador | Sin Zumbador | Si(+medición) |
| 6 | Salida de texto | No display | No display |
| 7 | Mantenimiento de hora | No fecha/hora | No fecha/hora |
| 8 | Soporte chequeo caracter | CRC | CRC |
| 9 | Seguridad comunicación | Si, encriptación AES128 | Si, encriptaciónAES128 |
| 10 | Recibir tamaño de buffer | 256 | 256 |
Firmware OSDP
El firmware OSDP debe instalarse en el lector uPASS para admitir el protocolo OSDP (de forma predeterminada, se carga el firmware ESTÁNDAR). A continuación se describe cómo actualizar el firmware del lector OSDP.
- Inicie el software NEDAP UHFTOOL
- Conéctese al lector uPASS. Use el protocolo ESTÁNDAR. La velocidad de transmisión predeterminada es 9600 (115200 para uPASS Target).
- Haga clic en Opciones, Actualizar firmware. Seleccione "Firmware OSDP" y haga clic en Descargar.
- Espere a terminar

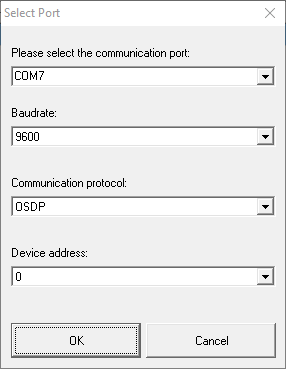

- Reconectar el lector. Seleccione el protocolo OSDP. La velocidad será de 9600 Baudios. La dirección por defecto será 0.
RS485
El protocolo OSDP se puede utilizar en la comunicación multipunto RS485 punto a punto y RS485.
La dirección predeterminada del dispositivo OSDP es 0 y la velocidad de transmisión predeterminada es 9600. Esto se puede cambiar con el comando OSDP_COMSET.
Se recomienda instalar resistencias de terminación (120 Ω) para evitar reflejos de señal no deseados en largas líneas de comunicación RS485. La resistencia debe instalarse en ambos extremos de las líneas de comunicación.

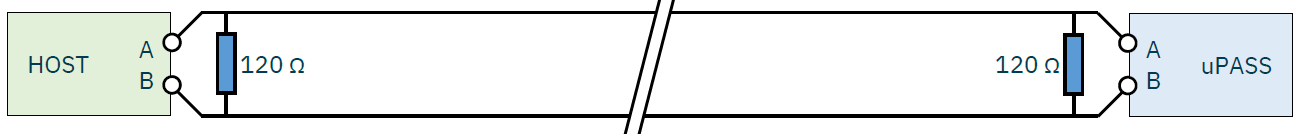

Cableado punto a punto

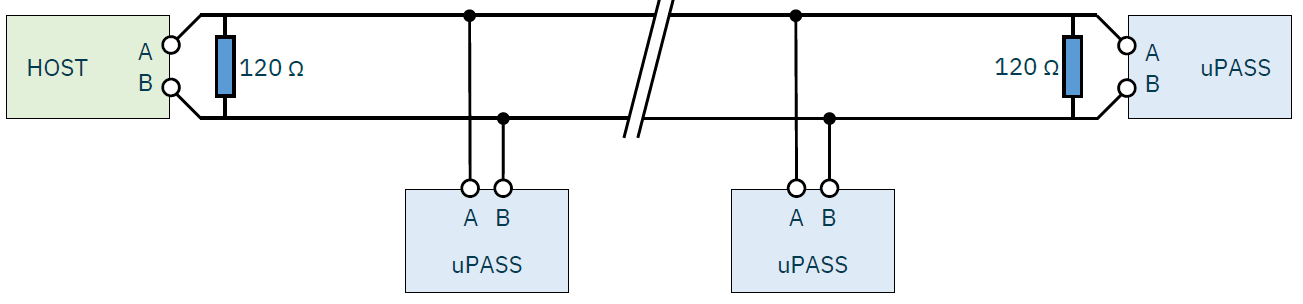

Cableado multidrop
Consulte la guía de instalación del lector para obtener información detallada sobre el cableado.
Observaciones for uPASS Access
- Los modelos de lector de uPASS Reach anteriores a 2020 (Rev. A / B) tienen una resistencia de terminación fija, que no se puede desactivar. Esto significa que estos lectores solo deben usarse en la comunicación punto a punto y no es necesario instalar una resistencia de terminación separada.
Observaciones for uPASS Target
- Utilice el kit RS485 (art. 8500681) para un cableado e instalación RS485 conveniente.
- Configuración requerida del interruptor DIP-SWITCHES:
- En UHFTOOL, la “main comm. interface” debe establecerse en RS422 / 485.
