Introducción
La placa de instalación TRANSIT Ultimate con OSDP admite el protocolo OSDP. La placa de interface OSDP (n. ° de artículo 9229078) incluye el convertidor PCC485 / OSDP y se instalará dentro de la carcasa de TRANSIT. Esta placa implementa el protocolo OSDP de acuerdo con el estándar SIA OSDP v2.1.7, incluido el protocolo de canal seguro.
Procedimiento para la intalación del OSDP
- Instale la placa de interface OSDP.
- Conéctese a RS485.
- Configure los códigos del cliente.
- Configuración de TRANSIT.
Ver abajo para más detalles.
Instalar la placa de interfaz OSDP

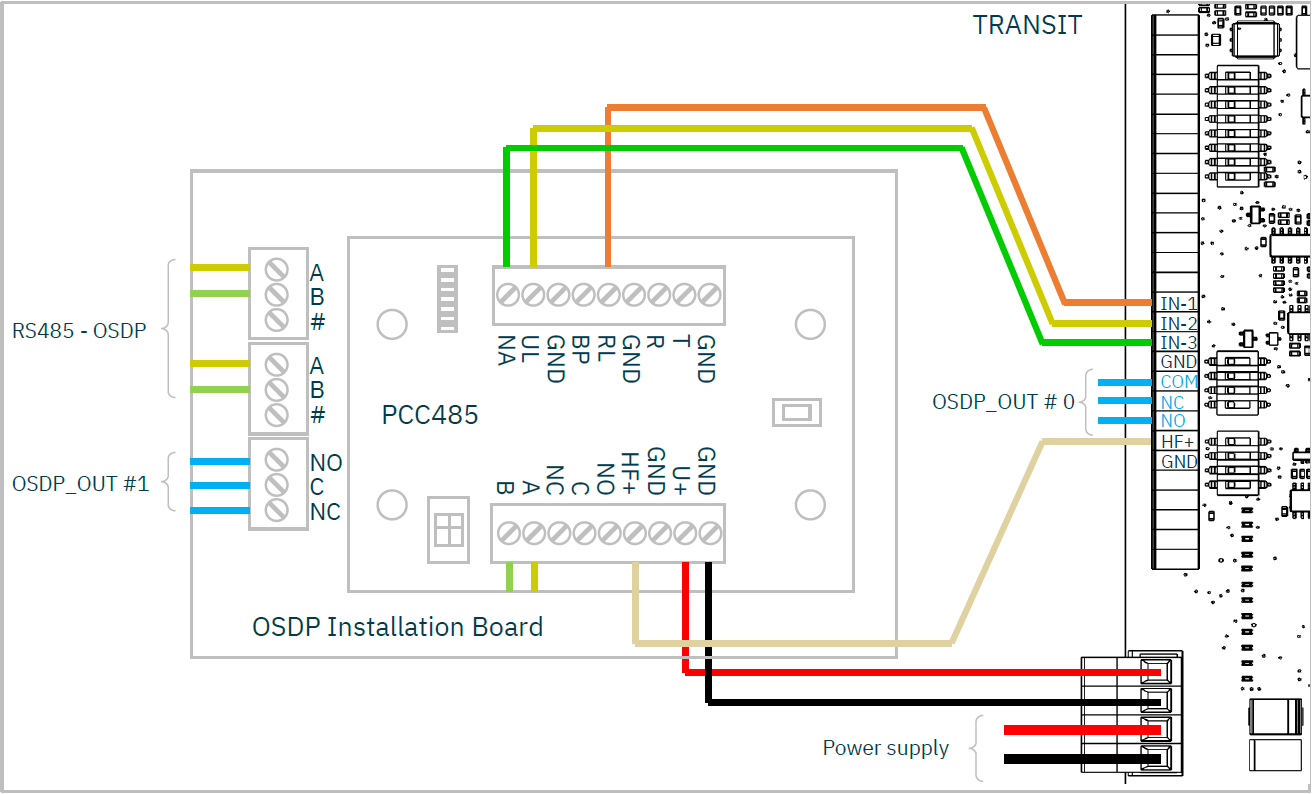

La placa de instalación TRANSIT Ultimate y OSDP (PCC485) debe conectarse como se muestra en la figura a continuación. Esto ya lo hace Nedap si se compra en conjunto. El cableado incluye fuente de alimentación, señal de antena para identificación y control para salida de relé y LED de cubierta frontal.
Connectar RS485
El cableado RS485-OSDP debe conectarse a las conexiones RS485 en la placa de interfaz OSDP o directamente a la PCC485. Vea la imagen del cableado a continuación.

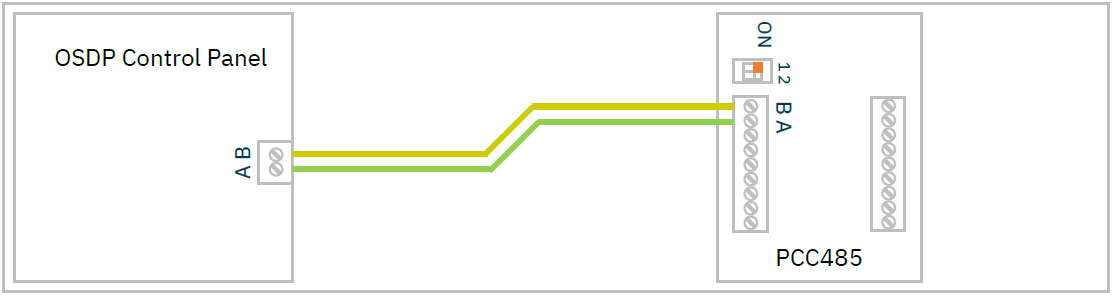

Para la comunicación punto a punto, habilite la resistencia de terminación. PCC485 interruptor 1 a la posición ON. Ver foto abajo.
Para la comunicación multipunto, desactive la resistencia de terminación en el PCC485 en todos los dispositivos excepto el último dispositivo. La resistencia de terminación debe habilitarse en el último dispositivo en un sistema de comunicación multipunto. Ver foto abajo.
Para obtener más detalles, consulte la guía de instalación de PCC485 por separado.
Customer-Codes
Códigos de cliente
Los códigos de cliente válidos deben configurarse directamente en la placa de interfaz OSDP / PCC485. Esto es necesario porque está conectado directamente a la señal de antena TRANSIT sin filtrar.
Utilice el software OSDPTOOL para ver y / o editar los códigos de cliente válidos. Se pueden definir un máximo de 20 códigos de cliente.
Procedimiento de configuración de códigos de cliente

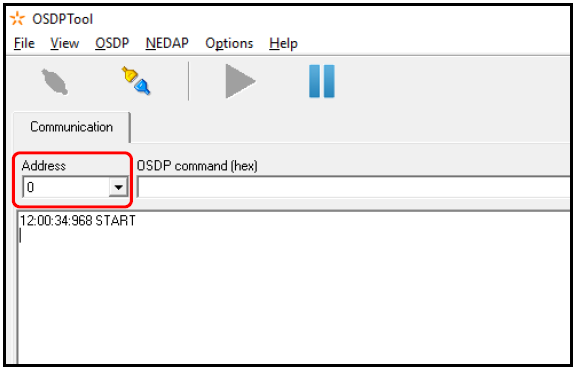

1. Conéctese a la placa de interfaz OSDP / PCC485 mediante OSDPTOOL.
Asegúrese de seleccionar la dirección correcta del dispositivo OSDP (predeterminado 0).

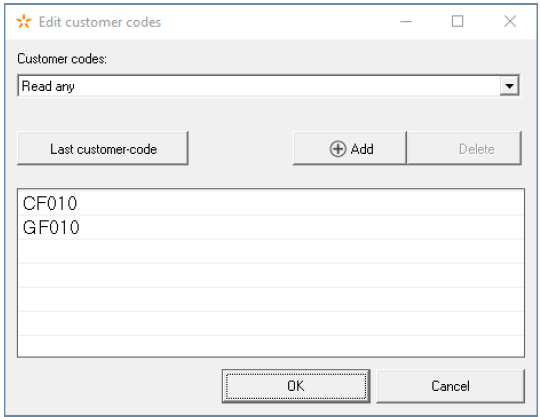

2. Haga clic en el menú NEDAP, PCC485, Editar códigos de cliente.
3. Seleccione "Leer cualquiera" o "Sólo código de cliente válido".
Es posible que esta opción no se muestre para la versión de firmware PCC485 anterior a la 1.12.
4. Se muestra la lista de códigos de cliente válidos. Puede agregar o eliminar códigos de cliente.
Un método conveniente es presentar primero una etiqueta al TRANSIT y luego hacer clic en el botón "Último código de cliente". Esto mostrará el código de cliente de esa última etiqueta. Haga clic en Sí para agregar este código de cliente.
5. Haga clic en Aceptar para guardar la lista de códigos de cliente válidos.
Configuración TRANSIT
Este capítulo describe cómo configurar el lector TRANSIT Ultimate para instalaciones OSDP.
Requisitos de Firmware TRANSIT
La placa de interfaz OSDP / PCC485 requiere el uso de una de las versiones estándar de firmware TRANSIT, ya que estas admiten el LED manual y la función de control de relé.
• P80 v3.00 (no requiere configuración, use la configuración predeterminada)
• P81 v3.35
• P82 v3.08
• P83 v3.04
• P84 v3.06
• P85 v3.01
Las versiones más recientes también son compatibles, ya que serán compatibles con versiones anteriores.
Ajustes de configuración
La activación del relé y el control del LED deben estar configurados en modo manual.
Esto se hace mejor con el software NEDAP P81TEST. Descargue este software desde nuestro portal de socios https://portal.nedapidentification.com.
Inicie el software NEDAP P81TEST y conéctese al lector mediante la interfaz USB o RS232.

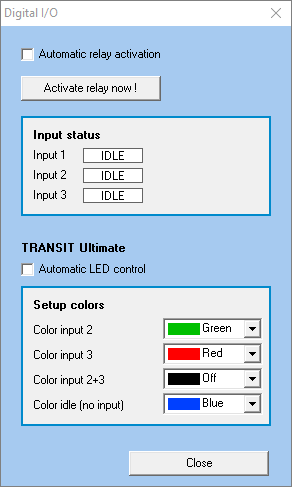

1. Haga clic en Opciones, Digital I/O.
2. Desactive la activación automática del relé.
3. Desactive el control automático de LED.
4. Seleccione los colores del LED.
Capacidades OSDP
El protocolo de comunicación OSDP se implementa de acuerdo con el estándar SIA OSDP v2.1.7, incluido el protocolo de canal seguro.
El panel de control OSDP (CP) puede solicitar las capacidades del dispositivo lector utilizando el comando OSDP_CAP. TRANSIT responderá con el informe de capacidades del dispositivo OSDP_PDCAP. A continuación, una descripción general de las capacidades del dispositivo.
Outputs
Las salidas se pueden controlar con el comando OSDP_OUT. Hay 2 salidas de relé. El comando acepta la operación temporizada (nivel de cumplimiento 3).
Salida # 0: relé del Lector TRANSIT.
Salida # 1: relé de la placa PCC485.
LED
TRANSIT Ultimate tiene un LED RGB que se puede controlar con el comando OSDP_LED. El comando acepta la operación temporizada (nivel de cumplimiento 2). El comando permanente es volátil (no trasciende los ciclos de energía).
LED # 0: UL - Verde *
LED # 1: NA - Rojo *
* Los colores del LED se pueden seleccionar en la configuración TRANSIT. Ver la configuración de TRANSIT.
Zumbador
La señal acústica (beeper) TRANSIT indica la identificación del transpondedor. La intensidad de la señal del transpondedor identificado determina la frecuencia de pitido. Cuando el transpondedor está cerca del lector, el zumbador de rango emitirá un pitido rápido, se irá ralentizando la frecuencia del pitido según alejemos el transpondedor. El zumbador está habilitado con SW2-4 en la posición ON. El zumbador no se puede controlar a través de OSDP.
Capacidades varias
| Código de función | Conformidad | |
| 3 | Formato de datos de la tarjeta | Array de bits en bruto |
| 8 | Chequear soporte de caracteres | CRC16 soportado |
| 9 | Seguridad de las comunicaciones | Si, encriptación AES128 soportada |
| 10 | Recibir tamaño del buffer | 256 |
Not supported
- Informes de estado de entrada.
- Visualización de texto.
- Fecha / hora guardado.
